Seat Ibiza: Airbag

Video correlato

Fig. 20 Interno del veicolo

Airbag frontali

Fig. 21 Airbag del conducente all'interno del volante

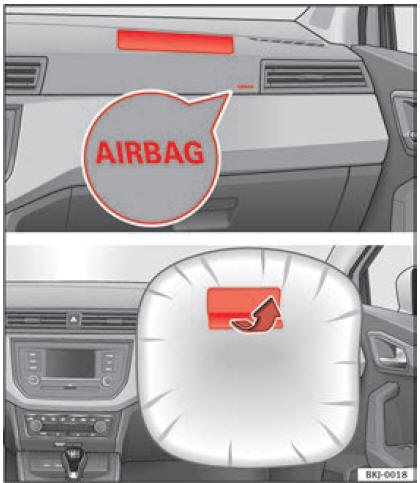

Fig. 22 Airbag del passeggero sul cruscotto

L'airbag frontale del conducente si trova all'interno del volante  fig. 21, mentre quello del passeggero è ubicato sulla plancia  fig. 22. La presenza degli airbag è segnalata dalla scritta "AIRBAG".

Gli elementi di copertura degli airbag si aprono e rimangono fissi sul volante e sul cruscotto nel momento in cui si attivano gli airbag del conducente e del passeggero  fig. 21,  fig. 22.

Coadiuvando l'azione delle cinture di sicurezza, il sistema degli airbag offre un'ulteriore protezione per la testa e per il torace del conducente e del passeggero anteriore in caso di violente collisioni frontali.

I cuscini d'aria sono realizzati in modo da far uscire poco a poco il gas che contengono quando un corpo vi esercita una pressione, rendendo così più morbido l'impatto della testa e del torace. Dopo un incidente il cuscino d'aria si sgonfia progressivamente fino a svuotarsi, in modo da restituire al conducente la completa visuale verso la zona anteriore.

Disattivazione dell'airbag frontale del passeggero

Fig. 23 Commutatore dell'airbag frontale del passeggero.

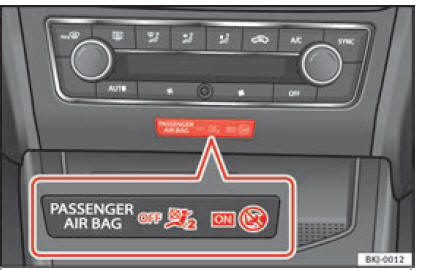

Fig. 24 Sulla parte centrale del quadro strumenti: spia della disattivazione degli airbag del passeggero anteriore.

Per la disattivazione dell'airbag frontale del passeggero

• Disinserire l'accensione.
• Disinserire l'accensione.
• Aprire la porta del lato passeggero.
• Introdurre l'ingegno della chiave nella fessura dell'interruttore di disattivazione dell'airbag lato passeggero  fig. 23. La chiave deve entrare fino ai 3/4 circa della propria lunghezza, fino ad arrivare in fondo.
• Ruotare lentamente la chiave per cambiare la posizione a . In caso di difficoltà, assicurarsi di aver inserito la chiave fino in fondo.
• Chiudere la porta del passeggero.
• Verificare se, a quadro acceso, la spia di controllo resta accesa sulla scritta nella parte centrale del quadro strumenti  fig. 24.

Airbag laterali*

Fig. 25 Airbag laterale all'interno del sedile del conducente

Fig. 26 Airbag laterale gonfiato completamente sul lato sinistro del veicolo

Gli airbag laterali sono ubicati all'interno dello schienale del sedile del conducente  fig. 25 e in quello del passeggero. I punti in cui sono installati gli airbag sono contrassegnati dalla scritta "AIRBAG" posta nella parte superiore degli schienali dei vari sedili.

Integrandosi con le cinture di sicurezza, gli airbag laterali costituiscono un ulteriore fattore protettivo per la parte superiore del corpo in caso di violente collisioni laterali.

In caso di collisioni laterali, gli airbag laterali svolgono un'importante azione protettiva per la parte del corpo rivolta verso il lato in cui avviene l'urto. Oltre alla normale protezione apportata dalle cinture dei sedili anteriori e posteriori laterali, mantengono fermi i passeggeri in caso di urto laterale, permettendo così di ottenere il massimo effetto protettivo degli airbag.

Airbag per la testa*

Fig. 27 Posizione e campo d'azione dell'airbag per la testa

È presente un airbag per la testa su ciascun lato dell'abitacolo sopra le porte  fig. 27. La presenza degli airbag è segnalata dalla scritta "AIRBAG".

Quando si attiva, l'airbag per la testa occupa la zona contrassegnata in rosso (zona di attivazione)  fig. 27. Per questo motivo, non collocare mai o fissare oggetti in queste zone  in Airbag per la testa*.

In caso di collisioni laterali di una certa entità, si aprono gli airbag per la testa che si trovano sul lato in cui è avvenuto l'urto.

Gli airbag per la testa riducono il rischio che gli occupanti dei sedili anteriori e posteriori subiscano lesioni sulla parte del corpo rivolta verso il lato in cui avviene l'urto.
