Fiat Punto: Sostituzione di una lampada

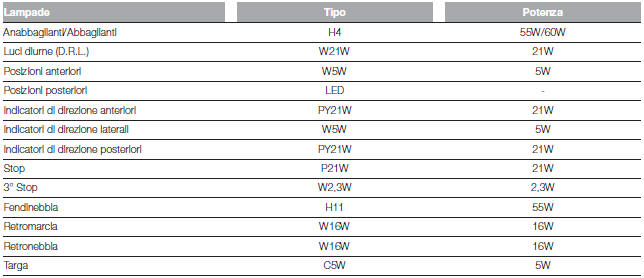

INDICAZIONI GENERALI

• prima di sostituire una lampada verificare che i relativi contatti non siano ossidati;
• le lampade bruciate devono essere sostituite con altre dello stesso tipo e potenza;
• dopo aver sostituito una lampada dei fari, verificare sempre il corretto orientamento;
• quando una lampada non funziona, prima di sostituirla, verificare che il fusibile corrispondente sia integro: per l'ubicazione dei fusibili fare riferimento al paragrafo "Sostituzione fusibili" in questo capitolo.

NOTA Sulla superficie interna del faro può apparire un leggero strato di appannamento: ciò non indica un’anomalia, è infatti un fenomeno naturale dovuto alla bassa temperatura e al grado di umidità dell’aria; sparirà rapidamente accendendo i fari. La presenza di gocce all’interno del faro indica infiltrazione d’acqua, rivolgersi alla Rete Assistenziale Fiat.

GRUPPI OTTICI ANTERIORI

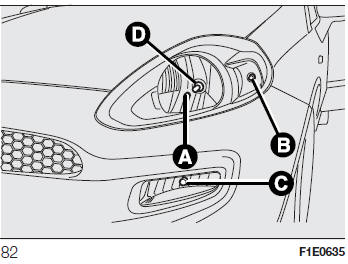

La disposizione delle lampade del gruppo ottico anteriore fig. 82 è la seguente:

1. Luci di posizione
2. Luci diurne (D.R.L)
3. Indicatori di direzione
4. Luci abbaglianti/anabbaglianti

NOTA Per sostituire le lampade degli indicatori di direzione anteriori, luci abbaglianti e anabbaglianti è possibile accedere dallo sportello dedicato (vedere quanto descritto alla voce "Indicatori di direzione").

LUCI DI POSIZIONE (per versioni/mercati, dove previsto)

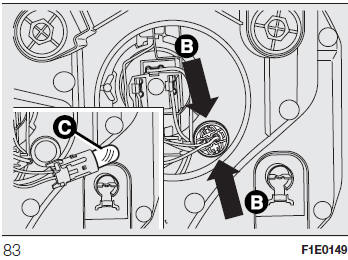

Per sostituire la lampada, rimuovere il tappo in gomma tramite la linguetta dedicata e premere in contrapposizione sulle alette B fig. 83 quindi sfilare il portalampada;

estrarre la lampada C fig. 83, sostituirla e inserire nuovamente il portalampada; rimontare il tappo in gomma assicurandosi del corretto bloccaggio.

NOTA Per la sostituzione delle luci di posizione LED rivolgersi alla Rete Assistenziale Fiat.

LUCI DIURNE (D.R.L.)

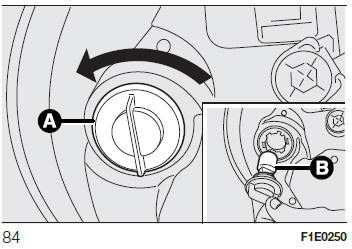

Per sostituire la lampada, utilizzando l’aletta dedicata, ruotare in senso antiorario il portalampada A fig. 84 ed estrarlo. Estrarre la lampada B fig. 84 spingendola leggermente e ruotandola in senso antiorario, rimontare il portalampada inserendolo nella propria sede e ruotarlo in senso orario fino allo scatto di bloccaggio;

LUCI ANABBAGLIANTI / ABBAGLIANTI

Per sostituire la lampada procedere come segue:

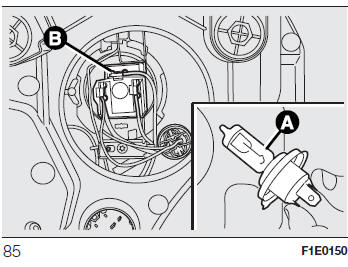

• rimuovere il tappo in gomma, scollegare il connettore elettrico B fig. 85 e sganciare la molletta fermalampada;
• estrarre la lampada A fig. 85 e sostituirla;
• rimontare la nuova lampada facendo combaciare le sagome della parte metallica con le scanalature sulla parabola del faro. Riagganciare la molletta, ricollegare il connettore elettrico e rimontare il tappo assicurandosi del bloccaggio;

INDICATORI DI DIREZIONE

Anteriori

Per sostituire la lampada procedere come segue:

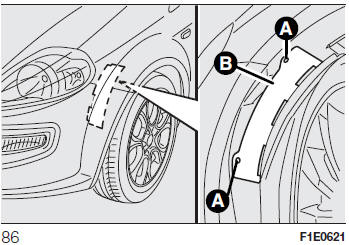

• sterzare la ruota destra/sinistra verso l'interno e svitare i dispositivi di bloccaggio A fig. 86. Sfilare lo sportello B;

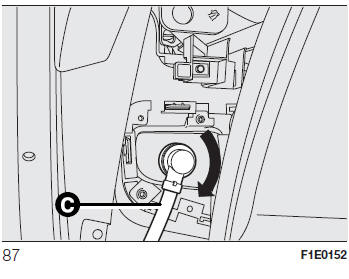

• rimuovere il coperchio portalampada C fig. 87 ruotando in senso antiorario;

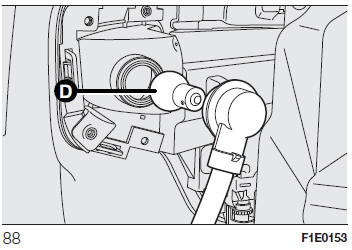

• estrarre la lampada D fig. 88 spingendola leggermente e ruotandola in senso antiorario quindi sostituirla;

• rimontare il coperchio/portalampada C ruotando in senso orario fino al corretto bloccaggio. Montare lo sportello B e avvitare i dispositivi di bloccaggio A.

Laterali

Per sostituire la lampada procedere come segue:

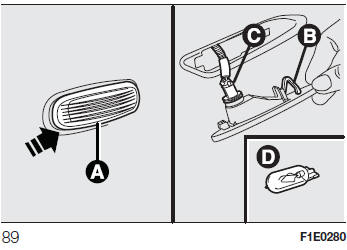

• agire sul trasparente A fig. 89 in modo da comprimere la molletta B, quindi sfilare il gruppo verso l’esterno;
• ruotare in senso antiorario il portalampada C fig. 89, estrarre la lampada D e sostituirla;
• rimontare il portalampada C fig. 89 nel trasparente ruotandolo in senso orario e rimontare il gruppo assicurandosi dello scatto di bloccaggio della molletta interna B.

LUCI FENDINEBBIA (per versioni/mercati, dove previsto)

Per sostituire le lampade procedere come segue:

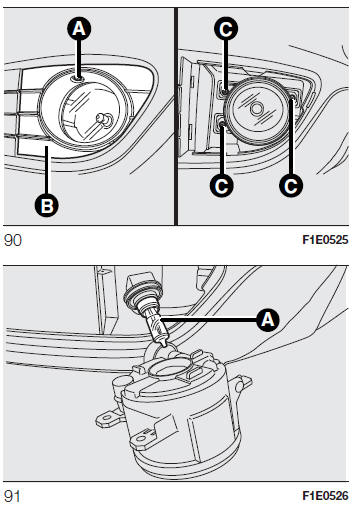

• svitare la vite A fig. 90 ed estrarre la maschera di protezione B;
• svitare le viti di fissaggio C fig. 90 ed estrarre il faro;
• estrarre la lampada A fig. 91 ruotandola in senso antiorario e scollegare il connettore elettrico.

GRUPPI OTTICI POSTERIORI

Contengono le lampade delle luci di posizione (LED), stop e direzione. Per sostituire una lampada procedere come segue:

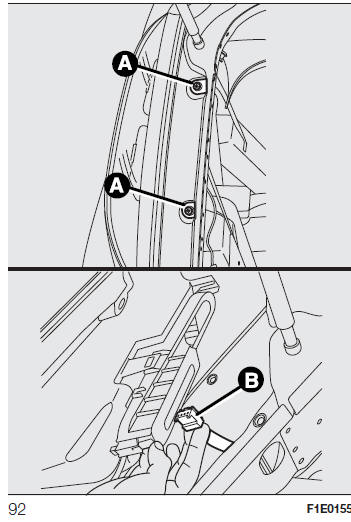

• svitare le viti A fig. 92 e scollegare il connettore elettrico B quindi estrarre il gruppo trasparente verso l'esterno;

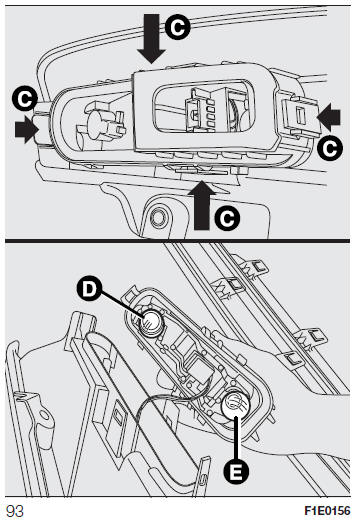

• sganciare il portalampade agendo sui fissaggi C fig. 93;

• estrarre la lampada da sostituire, spingendola leggermente e ruotandola in senso antiorario quindi sostituirla;
• rimontare il portalampada, ricollegare il connettore elettrico, riposizionare il gruppo alla carrozzeria della vettura ed infine avvitare le viti di fissaggio A fig. 92.

LUCE RETROMARCIA / RETRONEBBIA

Le luci retromarcia e retronebbia sono ubicate sul paraurti posteriore. Per la loro sostituzione rivolgersi alla Rete Assistenziale Fiat.

LUCI 3° STOP

Per sostituire una lampada procedere come segue:

• aprire il bagagliaio e rimuovere i tappi in gomma;

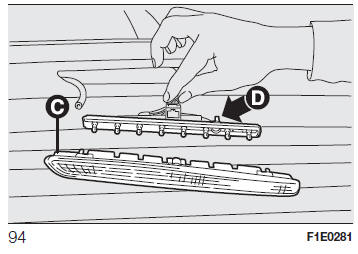

• premere sui dispositivi di bloccaggio ed estrarre il gruppo trasparente C fig. 94;

• scollegare il connettore elettrico ed, agendo sulle alette D fig. 94 estrarre prima il portalampade e successivamente la lampada inserita a pressione.

LUCI TARGA

Per sostituire le lampade procedere come segue:

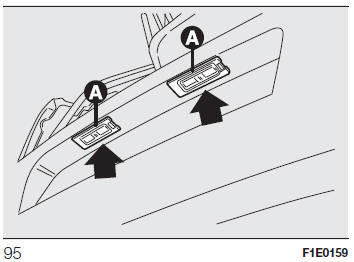

• rimuovere il gruppo trasparente A fig. 95 agendo come indicato;

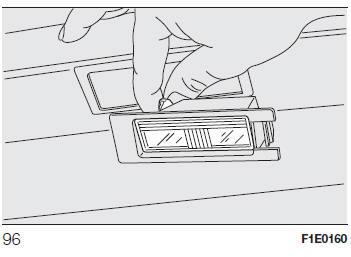

• sostituire la lampada svincolandola dai contatti laterali fig. 96 e bloccare correttamente la nuova. Rimontare infine il gruppo trasparente montato a pressione.

ATTENZIONE Modifiche o riparazioni dell'impianto elettrico eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio. Le lampade alogene contengono gas in pressione, in caso di rottura è possibile la proiezione di frammenti di vetro.

ATTENZIONE Le lampade alogene devono essere maneggiate toccando esclusivamente la parte metallica. Se il bulbo trasparente viene a contatto con le dita, riduce l'intensità della luce emessa e si può anche pregiudicare la durata della lampada. In caso di contatto accidentale, strofinare il bulbo con un panno inumidito di alcool e lasciare asciugare.
