Fiat Punto: Sistema di protezione supplementare (SRS) - air bag

La vettura è dotata di:

• air bag frontale per il guidatore;
• air bag frontale per il passeggero;
• air bag ginocchia lato guidatore (per versioni/mercati, dove previsto);
• air bag laterali anteriori per la protezione di toracica/pelvica (Side bag) lato guidatore e passeggero (per versioni/mercati, dove previsto);
• air bag laterali protezione testa occupanti dei posti anteriori e posteriori (Window bag) (per versioni/mercati, dove previsto).

AIR BAG FRONTALI

Gli air bag frontali (guidatore e passeggero) e l'air bag ginocchia lato guidatore (per versioni/mercati, dove previsto) proteggono gli occupanti dei posti anteriori negli urti frontali di severità medio-alta, mediante l'interposizione del cuscino fra l'occupante ed il volante o la plancia portastrumenti.

La mancata attivazione degli air bag nelle altre tipologie d'urto (laterale, posteriore, ribaltamento, ecc...) non è pertanto indice di malfunzionamento del sistema.

Gli air bag frontali (guidatore e passeggero) non sono sostitutivi, ma complementari all'uso delle cinture di sicurezza, che si raccomanda sempre di indossare, come del resto prescritto dalla legislazione in Europa e nella maggior parte dei Paesi extraeuropei.

In caso d'urto, una persona che non indossa le cinture di sicurezza viene proiettata in avanti , e può venire a contatto con il cuscino ancora in fase di apertura. In questa situazione risulta pregiudicata la protezione offerta dal cuscino stesso.

Gli air bag frontali possono non attivarsi in caso di urti frontali contro oggetti molto deformabili che non interessano la superficie frontale della vettura (ad es. urto del parafango contro il guard rail) oppure in caso di incuneamento della vettura sotto altri veicoli o barriere protettive (ad es. sotto autocarri o guard rail).

La mancata attivazione nelle condizioni sopra descritte è dovuta al fatto che gli air bag potrebbero non offrire alcuna protezione aggiuntiva rispetto alle cinture di sicurezza e di conseguenza la loro attivazione risulterebbe inopportuna. La mancata attivazione in questi casi non è indice di malfunzionamento del sistema.

Gli air bag frontali lato guidatore e lato passeggero sono studiati e tarati per la migliore protezione di occupanti dei posti anteriori che indossano le cinture di sicurezza. Il loro volume al momento del massimo gonfiaggio è tale da riempire la maggior parte dello spazio tra il volante ed il guidatore e tra la plancia ed il passeggero. In caso di urti frontali di bassa severità (per i quali è sufficiente l'azione di trattenimento esercitata dalle cinture di sicurezza), gli air bag non si attivano. È pertanto sempre necessario l'utilizzo delle cinture di sicurezza, che in caso di urto frontale assicurano comunque il corretto posizionamento dell'occupante.

Air bag frontale lato guidatore

È costituito da un cuscino a gonfiaggio istantaneo contenuto in un apposito vano ubicato nel centro del volante fig. 60.

Air bag frontale lato passeggero

È costituito da un cuscino a gonfiaggio istantaneo, contenuto in un apposito vano ubicato nella plancia portastrumenti fig. 61, con un maggior volume rispetto a quello del lato guidatore.

Air bag frontale lato passeggero e seggiolini bambini

I seggiolini che si montano nel verso contrario a quello di marcia non devono MAI essere montati sul sedile anteriore con air bag lato passeggero attivo, poiché l'attivazione dell'air bag in caso di urto potrebbe produrre lesioni mortali al bambino trasportato. Attenersi SEMPRE alle raccomandazioni presenti sull'etichetta ubicata sull'aletta parasole lato passeggero (vedere figura).

Air bag ginocchia lato guidatore (per versioni/mercati, dove previsto)

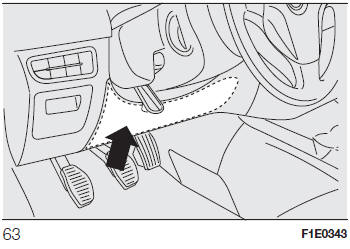

È ubicato in un apposito vano situato sotto al volante, fig. 63. Fornisce una protezione aggiuntiva in caso d'urto frontale.

DISATTIVAZIONE AIR BAG LATO PASSEGGERO: AIR BAG FRONTALE E AIR BAG LATERALE PROTEZIONE TORACICA E PELVICA (SIDE BAG) (per versioni/mercati, dove previsto)

Qualora fosse necessario trasportare un bambino in un seggiolino rivolto contromarcia sul sedile anteriore è necessario disattivare l'air bag frontale lato passeggero e l'air bag laterale anteriore (Side Bag).

La spia (ubicata su plancia portastrumenti) rimane accesa a luce fissa fino alla riattivazione dell'air bag frontale lato passeggero e dell'air bag laterale anteriore (Side Bag).

Procedura di disattivazione air bag

gire sul Menu di Setup del display, procedendo come segue:

• premere il pulsante MENU/ e, dopo aver visualizzato sul display il messaggio "Bag pass: Off" (per disattivare) oppure il messaggio "Bag pass: On" (per attivare) tramite la pressione dei pulsanti + e –, premere nuovamente il pulsante MENU/ ;
• sul display viene visualizzato il messaggio il messaggio di richiesta conferma: premendo i pulsanti + oppure – selezionare "Sì" (per confermare l'attivazione/disattivazione) oppure "No" (per rinunciare);
• premere il pulsante MENU/ con pressione breve: viene visualizzato un messaggio di conferma scelta e si torna alla videata menu, oppure premere il pulsante con pressione lunga per tornare alla videata standard senza memorizzare.

La spia , ruotando la chiave di avviamento in posizione MAR, si accende per alcuni secondi. Nel caso in cui ciò non avvenga rivolgersi alla Rete Assistenziale Fiat.

Durante i primi secondi l'accensione della spia non indica il reale stato della protezione del passeggero, ma ha solo lo scopo di verificarne il corretto funzionamento. In seguito al check, della durata di alcuni secondi, la spia accesa indicherà lo stato della protezione dell'air bag passeggero (protezione passeggero disattivata: spia accesa a luce fissa / protezione passeggero attivata: spia spenta).

AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE

AIR BAG LATERALI

Per aumentare la protezione degli occupanti in caso di urto laterale la vettura è dotata di air bag laterali anteriori (Side bag) (per versioni/ mercati, dove previsto) e air bag a tendina (Window bag) (per versioni/mercati, dove previsto).

Side bag (per versioni/mercati, dove previsto)

Sono costituiti da due cuscini, a gonfiaggio istantaneo, ubicati negli schienali dei sedili anteriori fig. 65, che proteggono il torace e il bacino degli occupanti in caso di urto laterale di severità medio-alta.

Window bag (per versioni/mercati, dove previsto)

E' costituito da un cuscino a "tendina" allogiato dietro i rivestimenti laterali tetto e coperto da apposite finizioni fig. 66.

Ha il compito di proteggere la testa degli occupanti anteriori e posteriori in caso di urto laterale, grazie alla sua ampia superficie di sviluppo.

La migliore protezione da parte del sistema in caso di urto laterale si ha mantenendo una corretta posizione sul sedile, permettendo in tal modo un corretto dispiegamento del window bag.

In caso di urti laterali di bassa severità l'attivazione degli air bag laterali non è richiesta.

AVVERTENZE

Non lavare i sedili con acqua o vapore in pressione (a mano o nelle stazioni di lavaggio automatiche per sedili).

L'attivazione degli air bag frontali e/o laterali è possibile quando la vettura è stata sottoposta a forti urti che interessano la zona sottoscocca (es.

urti violenti contro gradini, marciapiedi, cadute della vettura in grandi buche o avvallamenti stradali, ecc…).

L'entrata in funzione degli air bag libera una piccola quantità di polveri: queste non sono nocive e non indicano un principio di incendio. La polvere potrebbe tuttavia irritare la pelle e gli occhi: in questo caso lavarsi con sapone neutro ed acqua.

Tutti gli interventi di controllo, riparazione e sostituzione riguardanti gli air bag devono essere effettuati dalla Rete Assistenziale Fiat.

In caso di rottamazione della vettura rivolgersi alla Rete Assistenziale Fiat per far disattivare l'impianto air bag.

L'attivazione di pretensionatori ed air bag è decisa in modo differenziato, in base al tipo di urto. La mancata attivazione di uno o più di essi non è pertanto indice di malfunzionamento del sistema.

ATTENZIONE Non applicare adesivi od altri oggetti sul volante, sulla plancia in zona air bag lato passeggero, sul rivestimento laterale lato tetto e sui sedili. Non porre oggetti sulla plancia lato passeggero (ad esempio telefoni cellulari) perché potrebbero interferire con la corretta apertura dell'air bag passeggero ed, inoltre, causare gravi lesioni agli occupanti della vettura. Guidare tenendo sempre le mani sulla corona del volante in modo che, in caso di intervento dell'air bag, questo possa gonfiarsi senza incontrare ostacoli. Non guidare con il corpo piegato in avanti ma tenere lo schienale in posizione eretta appoggiandovi bene la schiena.  89) GRAVE PERICOLO: In presenza di air bag lato passeggero attivo NON installare sul sedile anteriore passeggero seggiolini bambino che si montano nel verso opposto a quello di marcia. In caso di urto, l'attivazione dell'air bag potrebbe produrre lesioni mortali al bambino trasportato, indipendentemente dalla gravità dell'urto. Pertanto, disinserire sempre l'air bag lato passeggero quando sul sedile anteriore passeggero viene installato un seggiolino per bambino montato nel verso opposto a quello di marcia. Inoltre, il sedile anteriore passeggero dovrà essere regolato nella posizione più arretrata, al fine di evitare eventuali contatti del seggiolino bambini con la plancia. Riattivare immediatamente l'air bag passeggero non appena disinstallato il seggiolino medesimo. Se la spia non si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia è possibile che sia presente un'anomalia nei sistemi di ritenuta; in tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, contattare la Rete Assistenziale Fiat per l'immediato controllo del sistema. I seggiolini bambino che si montano nel verso opposto a quello di marcia non devono MAI essere installati sui sedili anteriori in presenza di air bag passeggero attivo. L'attivazione dell'air bag in caso di urto potrebbe produrre lesioni mortali al bambino trasportato, indipendentemente dalla gravità dell'urto. In presenza di Side bag, non ricoprire lo schienale dei sedili anteriori con rivestimenti o foderine. Non viaggiare con oggetti in grembo, davanti al torace e tantomeno tenendo tra le labbra pipa, matite ecc. In caso di urto con intervento dell'air bag potrebbero arrecarvi gravi danni. Se la vettura è stata oggetto di furto oppure tentativo di furto, se ha subito atti vandalici, inondazioni o allagamenti, far verificare il sistema air bag presso la Rete Assistenziale Fiat. posizione MAR, sia pure a motore spento, gli air bag possono attivarsi anche a vettura ferma, qualora questa venga urtata da un altro veicolo in marcia. Quindi, anche con vettura ferma, i seggiolini bambino che si montano nel verso opposto a quello di marcia NON vanno installati sul sedile anteriore passeggero in presenza di air bag frontale passeggero attivo. L'attivazione dell'air bag in caso di urto potrebbe produrre lesioni mortali al bambino trasportato. Pertanto, disinserire sempre l'air bag lato passeggero quando sul sedile anteriore passeggero viene installato un seggiolino per bambino montato nel verso opposto a quello di marcia. Inoltre, il sedile anteriore passeggero dovrà essere regolato nella posizione più arretrata, al fine di evitare eventuali contatti del seggiolino bambini con la plancia. Riattivare immediatamente l'air bag passeggero non appena disinstallato il seggiolino medesimo. Si ricorda infine che, qualora la chiave sia ruotata in posizione STOP, nessun dispositivo di sicurezza (air bag o pretensionatori) si attiva in conseguenza di un urto; la mancata attivazione di tali dispositivi in questi casi, pertanto, non può essere considerata come indice di malfunzionamento del sistema. La spia indica lo stato della protezione air bag lato passeggero. In caso di spia spenta la protezione lato passeggero è attiva: per disattivarla agire sul Menu di Setup (in questo caso la spia si accende). In seguito ad una manovra di accensione della vettura (chiave di avviamento ruotata in posizione MAR), purchè dal precedente spegnimento siano trascorsi almeno 5 secondi, la spia si accende per circa 8 secondi. Nel caso in cui ciò non avvenga rivolgersi alla Rete Assistenziale Fiat. È possibile che con manovre di spegnimento/riaccensione vettura inferiori ai 5 secondi la spia rimanga spenta. In questo caso, per verificare il corretto funzionamento della spia, spegnere la vettura, attendere almeno 5 secondi ed effettuare la manovra di accensione. La spia potrebbe illuminarsi con intensità differenti in funzione delle condizioni della vettura. L'intensità potrebbe anche variare durante lo stesso ciclo chiave. Su alcune versioni, in caso di avaria del LED (ubicato sulla mostrina presente sulla plancia portastrumenti), si accende la spia sul quadro strumenti e vengono disattivati gli air bag lato passeggero. Durante i primi secondi in seguito ad una manovra di accensione della vettura (chiave di avviamento ruotata in posizione MAR), l'accensione del LED non indica il reale stato della protezione del passeggero, ma ha solo lo scopo di verificarne il corretto funzionamento. In seguito al test, della durata di alcuni secondi, il LED indicherà lo stato della protezione dell'air bag passeggero. L'intervento dell'air bag frontale è previsto per urti di entità superiore a quella dei pretensionatori. Per urti compresi nell'intervallo tra le due soglie di attivazione è pertanto normale che entrino in funzione i soli pretensionatori. L'air bag non sostituisce le cinture di sicurezza, ma ne incrementa l'efficacia. Poiché gli air bag frontali non intervengono in caso di urti frontali a bassa velocità, urti laterali, tamponamenti o ribaltamenti, gli occupanti sono protetti, oltre che da eventuali airbag laterali, dalle sole cinture di sicurezza che, pertanto, vanno sempre allacciate. Non appoggiare la testa, le braccia o i gomiti sulle porte, sui finestrini e nell’area di dispiegamento del cuscino dell’air bag laterale protezione testa (Window Bag) per evitare possibili lesioni durante la fase di gonfiaggio. Non agganciare oggetti rigidi ai ganci appendiabiti ed alle maniglie di sostegno. Non sporgere mai la testa, le braccia e i gomiti fuori dal finestrino. La spia accesa a luce lampeggiante segnala eventuali anomalie della spia . In tal caso la spia potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire contattare la Rete Assistenziale Fiat per l'immediato controllo del sistema.
